お問い合わせバッチカウンタ CU-675
特長
- 高機能・高性能にかかわらず驚きのコストパフォーマンスを実現
- 見やすい大型10mmLEDを採用
- 操作性に優れた10キー操作＆大型キー
- バッチ制御に必要な制御信号や減速信号は高容量リレーを搭載
- 外部信号として標準で同期パルス出力を装備
- 前面保護構造IP66
- RS-232C・RS-485通信機能を搭載可能（オプション）

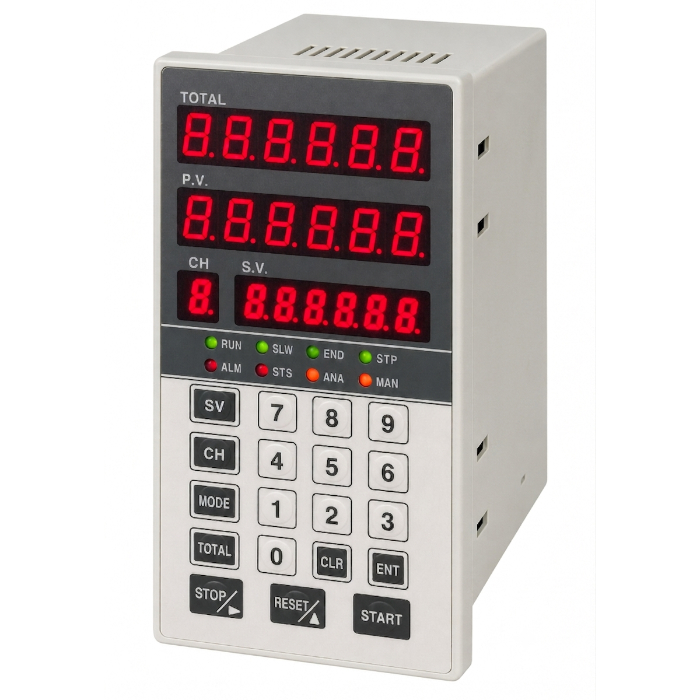

製品写真
-
外観
ダウンロード
オプション一覧
端子接続図
パネルカット図
仕様一覧
| ▽標準 | |
| 計 測 | |
|---|---|
| 表示精度（積算） | スケーリング（換算器）１において±０ （現在位置補正表示、機能停止時） |
| TOTAL表示器 | 上段：赤色ＬＥＤ６桁 文字高１０mm |
| ＰＶ表示器（測定値） | 中段：赤色ＬＥＤ６桁 文字高１０mm |
| SＶ表示器（目標値） | 下段：赤色ＬＥＤ６桁 文字高８mm |
| ＣＨ表示器 | 下段：赤色ＬＥＤ１桁 文字高８mm |
| アナログ入力表示 | ＡＮＡ ランプ点灯 （橙色 ３φＬＥＤ） |
| 制御信号表示 | ＲＵＮ ランプ点灯 （緑色 ３φＬＥＤ） |
| 減速信号表示 | ＳＬＷ ランプ点灯 （緑色 ３φＬＥＤ） |
| 終了信号表示 | ＥＮＤ ランプ点灯 （緑色 ３φＬＥＤ） |
| 正常停止表示 | ＳＴＰ ランプ点灯 （緑色 ３φＬＥＤ） |
| 偏差異常表示 | ＳＴＳ ランプ点灯 （赤色 ３φＬＥＤ） |
| 計測異常表示 | ＡＬＭ ランプ点灯 （赤色 ３φＬＥＤ） |
| マニュアル表示 | ＭＡＮ ランプ点灯 （橙色 ３φＬＥＤ） |
| 計測表示範囲 | ０～９９９９９９ |
| ９９９９９９以上はフラッシング表示（ゼロサプレス無） | |
| ＳＶ設定範囲 | ０～９９９９９９ |
| スケーリング（換算値） | １信号当たりの倍率を１×１０－９ ～９９９９で任意に設定 |
| 小数点以下表示 | 小数点以下１桁～３桁まで表示選択可能 |
| スタートキー、スタート信号でリセットされ”０”より計測開始 | |
| PV表示リセット | （リセットスタート選択時） |
| リセットキーは２秒以上ＯＮ／端子台は100ｍＳ以上ＯＮ | |
| オーバーラン補正 | ＳＶ値（目標値）よりこえた値を補正 |
| （００.０００～９９９９９．の範囲でＳＶ値より手前で停止させる値を任意に設定） | |
| センサ入力異常検出 | 設定された時間内に設定された数のパルスの入力が無い場合、計測異常信号を出力し、 |
| 計測異常表示（ＡＬＭ）を点灯、バッチ制御停止。 | |
| センサ入力 | |
| 入力信号 | ＮＰＮオープンコレクタパルス：MIN １０mA以上（シンク電流） |
| 入力応答 | LOW：0.01Hz～50Hz HI：0.01Hz～10kHz 但し、duty５０％時 |
| センサ電源 | ＤＣ＋１２Ｖ（±10％） １００mA ＭＡＸ（安定化） |
| 信号入力 | |
| リセット信号 | 端子台入力１００ms以上ＯＮ |
| ＮＰＮオープンコレクタ出力、または有接点出力を受け付け | |
| ＰＶ表示リセットおよびエラー解除 | |
| シンク電流：MIN １０mA以上 | |
| スタート信号 | 端子台入力１００ms以上ＯＮ |
| ストップ信号 | ＮＰＮオープンコレクタ出力、または有接点出力を受け付け |
| 異常信号 | シンク電流：MIN １０mA以上 |
| 禁止信号 | |
| 信号出力 | |
| 制御信号 | リレー１ｃ接点出力 ＡＣ２５０Ｖ（ＤＣ３０Ｖ）５Ａ ＭＡＸ（抵抗負荷） |
| 減速信号 | リレー１ｃ接点出力 ＡＣ２５０Ｖ（ＤＣ３０Ｖ）５Ａ ＭＡＸ（抵抗負荷） |
| 終了信号 | リレー１ａ接点出力 ＡＣ２５０Ｖ（ＤＣ３０Ｖ）３Ａ ＭＡＸ（抵抗負荷） |
| 計測異常信号 | リレー１ａ接点出力 ＡＣ２５０Ｖ（ＤＣ３０Ｖ）３Ａ ＭＡＸ（抵抗負荷） |
| 同期パルス信号 | ＮＰＮオープンコレクタ出力 ＤＣ３０Ｖ ５０ｍＡ ＭＡＸ |
| その他 | |
| 停電補償 | ＦＲＡＭデータバックアップ 約１０年 |
| 電源 | ＡＣ８５～２６４Ｖ ５０／６０Ｈｚ（フリー電源） |
| 消費電力 | 約１９ＶＡ以下 |
| 使用温湿度 | ０～５０℃ ３０～８５％RH（但し結露しないこと） |
| 質量 | 約８５０ｇ |
| 外形寸法 | Ｗ７２×Ｈ１４４×Ｄ１２２mm（端子台カバー寸法含む） |
| 保護等級 | IP66相当 |
| ケース材質 | 本体 鉄ケース フロント部 ＡＢＳ |
| ▽センサ入力オプション（F/F2） | |
| センサ入力オプション仕様 | |
|---|---|
| Ｆタイプ | 電圧パルス入力 LOWレベル ２.０Ｖ以下HIレベル３.８～３０Ｖ |
| F2タイプ | 電流変調パルス入力 LOW ８mA以下 HI １６～２０mA |
| ▽アナログ電流入力オプション（A2） | |
| アナログ電流入力オプション仕様 | |
|---|---|
| 計測種類 | 偏差検出用計測 |
| 入力レベル | ＤＣ４～２０ｍＡ |
| 表示間隔 | ０．５秒固定 |
| 表示精度 | ±０．３％ Ｆ．Ｓ．±１ｄｉｇｉｔ |
| Ａ／Ｄ変換ビット数 | 約７０００分解能 |
| Ａ／Ｄ計測間隔 | 約２０ｍＳ |
| 温度特性 | ±５０ｐｐｍ |
| 入力インピーダンス | 入力抵抗２５０Ω |
| 計測表示範囲 | ０～９９９９ |
| 偏差上下限設定範囲 | ０～９９９９ |
| スケーリング（換算器） | アナログＭＡＸ値にて、０.００１～９９９９で任意に設定 |
| ▽通信オプション（RS2/RS4/RS4W） | |
| 通信オプション仕様 | |
|---|---|
| 信号レベル | ＲＳ２：ＩＥＥ ＲＳ－２３２準拠 |
| ＲＳ４（Ｗ）：ＩＥＥ ＲＳ－４８５準拠 | |
| 通信方式 | 半２重通信方式 |
| 通信速度 | ２４００bps／４８００bps／９６００bps／１９２００bps |
| スタートビット | １ビット固定 |
| ストップビット | １ビット固定 |
| データビット | ７、８ビットモードにより切り換え |
| パリティビット | 無し／奇数／偶数より設定 |
| 送受信データ | TOTAL表示、ＰＶ表示、ＳＶ値設定 |
| アナログ表示，偏差（上限値・下限値） コマンド方式 | |
| 通信コード | ＡＳＣＩＩ（アスキー）コード |
| ▽センサ供給電源オプション（S24） | |
| センサ供給電源オプション仕様 | |
|---|---|
| センサ供給電源 | ＤＣ＋２４Ｖ （±１０％）６０ｍＡ MAX（安定化） |
