リニアライズ演算付メータリレー　　※近日発売開始SP3231 | デジタルパネルメータ

リニアライズ演算付メータリレー　　※近日発売開始 SP3231

特長

【新製品】リニアライズ演算付メータリレーSP3231シリーズがリニューアル！！
圧力計、水位計、風速計、露点計など各種アナログ信号センサーとの接続に最適
リニアライズ（21点折線式）演算機能を備え球形タンクの容量・水位表示やせき式流量表示に対応
正負・昇降方向など自由にスケーリング可能な表示に加え、割合（％）表示も同時演算（表示は切換）
警報信号としてc接点リレー×2を標準装備、オプションとしてa接点リレー×2を追加可能
オープンコレクタ出力を最大8点まで増設でき、計12点の警報信号を出力可能
+24V150mAの高容量供給電源を搭載、またオプションで12V200mA、5V100mAも選択可能
アナログ出力、BCD出力、RS-485通信オプションを選択可能

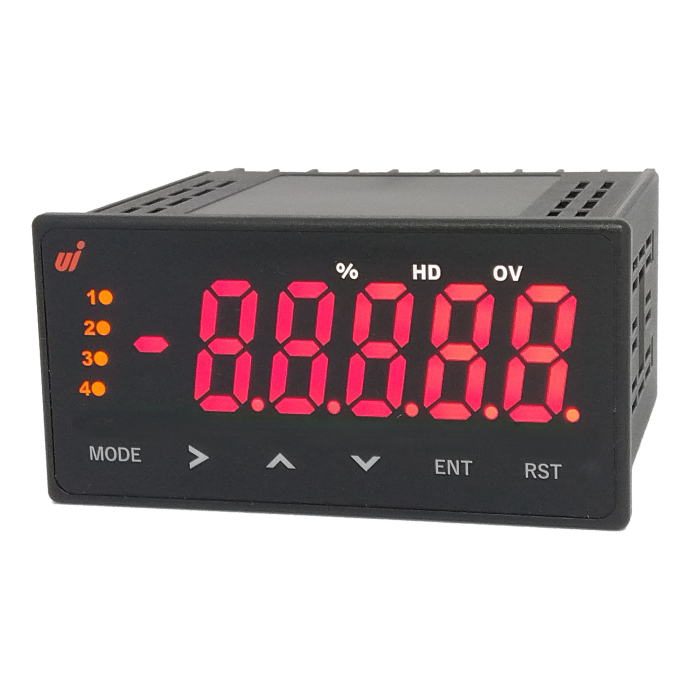

製品写真

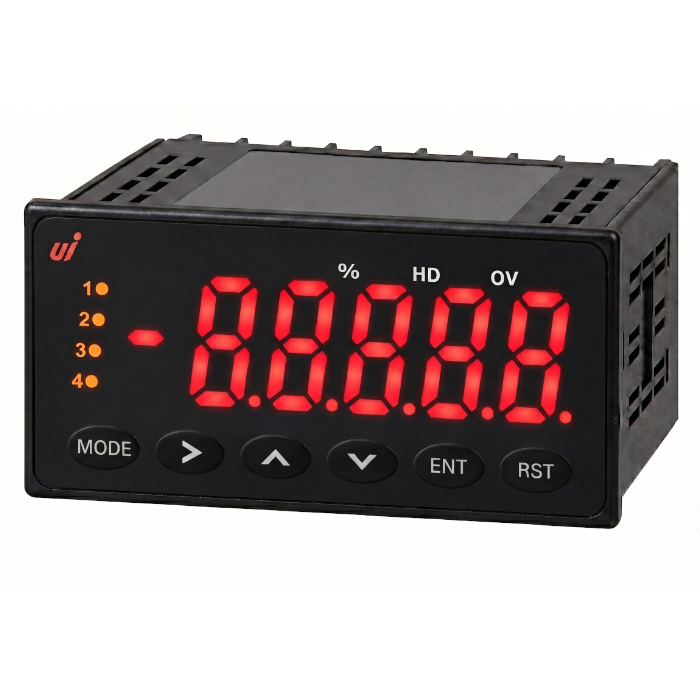

外観

ダウンロード

取扱説明書
SP3231

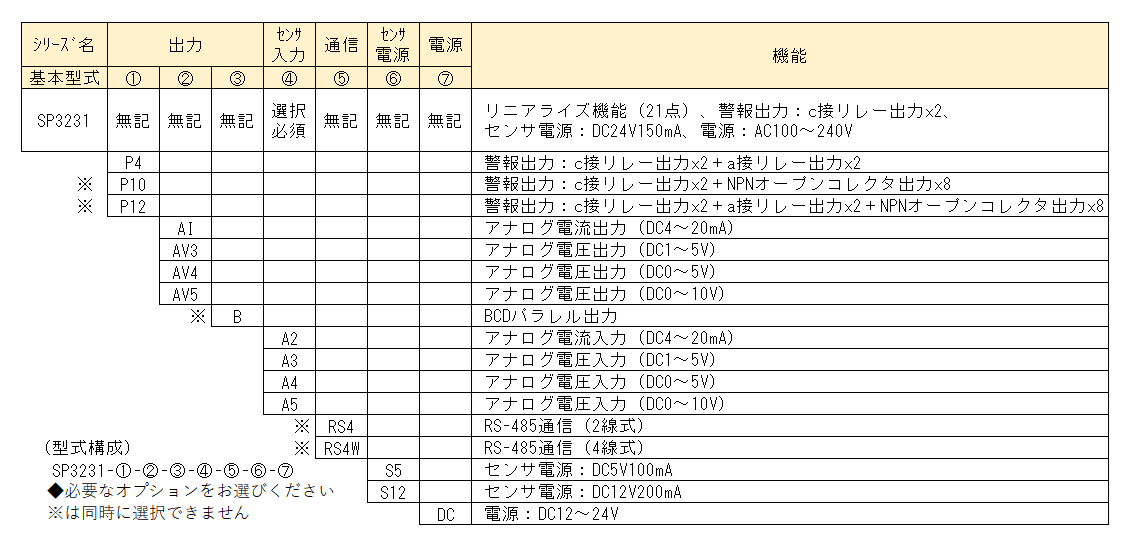

オプション一覧

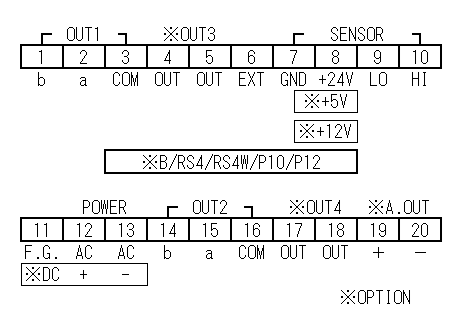

端子接続図

パネルカット図

仕様一覧

計測仕様
▽標準
計測種類	瞬時計測
計測方式	Ａ／Ｄ変換方式　　　入力計測間隔：約２０ｍｓ
表示仕様
表示器	赤色ＬＥＤ５桁　　文字高：約２１ｍｍ
表示切換	瞬時表示、割合表示（前面のエンターキーで切換）
瞬時表示
表示精度	フルスケールスパンのアナログ入力に対して、
	（最小～最大表示値の範囲がー９９９９～９９９９以内の場合）±０.１％ rdg.±2digit
	（最小～最大表示値の範囲がー９９９９～９９９９を超える場合）±０.１％ F.S.±1digit
スケーリング	アナログ最小／最大入力値と最小／最大表示値を設定
表示可能範囲	－９９９９９～９９９９９　（表示可能範囲を超えた時オーバーランプ点灯）
小数点位置	０～０．００００
表示サンプリング時間	０.１秒～１０．０秒で平均化
ゼロ調整機能	計測表示中、シフトキーとアップキーを２秒以上押すと、現在の表示を“０”に調整（“モード№３”で設定が必要）
領域ゼロ表示機能	任意設定した表示２点間を“０”表示にします。
領域ゼロ表示機能	（“モード№１”スケーリング設定の領域ゼロ最小/最大表示で設定が必要）
最下位桁表示	通常（０～９）、０（固定）、０ｏｒ５
割合表示
換算方式	０．０％，１００．０％時の瞬時表示値の2点間を表示スケーリング換算
表示可能範囲	－９９９．９～９９９．９　　　　※ 小数点位置は０．０固定
割合表示ランプ	割合表示値を表示中点灯（フロント部エンターキーにて瞬時表示に切換え）
リニアライズ
機能選択	通常演算、リニアライズをモード設定により任意に選択
設定方法	折線近似値（２１ポイント設定可）
	入力：０．００～１０５．００％間で任意に設定可
	表示：ー９９９９９～９９９９９間で任意に設定可
センサ入力
入力方式	Ａ２（電流入力）：ＤＣ４～２０ｍＡ　　入力抵抗：約２５０Ω
	Ａ３（電圧入力）：ＤＣ１～　５Ｖ　　入力抵抗：約２２０ｋΩ
	Ａ４（電圧入力）：ＤＣ０～　５Ｖ　　入力抵抗：約２２０ｋΩ
	Ａ５（電圧入力）：ＤＣ０～１０Ｖ　　入力抵抗：約２２０ｋΩ
分解能	Ａ２，３：約４３，０００　　Ａ４，５：約５４，０００（フルスケールスパンの入力に対して）
センサＧＮＤ切換選択	9番端子（LO）と7番端子（センサ電源ＧＮＤ）のショート/オープン切換をセンサＧＮＤ
センサＧＮＤ切換選択	切換スイッチにて選択可
温度特性	±１００ｐｐｍ／℃
センサ電源	ＤＣ２４Ｖ（±５％）　１５０ｍＡ
断線検知機能	「入力信号≦－２０％Ｆ.Ｓ.」となった場合に断線と判断し、
	「－－－－－－」点滅（Ａ２，Ａ３タイプで有効）
	※ ＯＵＴ４（オプション）から断線検知の出力可
ＥＸＴ入力
入力方式	ＮＰＮオープンコレクタまたは無電圧接点
入力方式	残留電圧：１．５Ｖ以下　　ＯＮ時間：５０ｍｓ以上
動作選択	ピークホールド、ボトムホールド、ホールド、入力幅表示、強制ゼロ
警報出力
出力方式	リレーｃ接点出力（２点：ＯＵＴ１，ＯＵＴ２）
最大定格	ＡＣ２５０Ｖ　１Ａ　（抵抗負荷）
最大定格	ＤＣ　３０Ｖ　２Ａ　（抵抗負荷）
比較方式	表示値とプリセット値を比較　　上限、下限（即）、下限（遅延）
出力モード	比較・保持より選択
出力選択	機能停止、瞬時表示、割合表示より選択
ヒステリシス	ヒステリシス動作（ＯＵＴ１～４個別に有効／無効を設定）
	ヒステリシス値：０～３９９９（全出力共通）
	（出力モード：比較選択時に機能）
警報出力状態判別時間	出力領域に入ってから任意設定時間（０．０～９９．９秒）継続して
警報出力状態判別時間	出力領域の場合に出力（ＯＵＴ１～４で設定時間は共通）
その他
データバックアップ	各設定値をＦＲＡＭに保存
データバックアップ	書き換え回数１０万回以内、約１０年間保持
モードプロテクト	モード設定、スケーリング設定、プリセット設定、８点プリセット設定、
モードプロテクト	アナログ微調整モード、リニアライズ設定の設定値変更を禁止
ウォームアップ	電源投入後３０分以上
定格電源電圧（ＡＣ）	ＡＣ１００－２４０Ｖ（ー１５％，＋１０％）　５０／６０Ｈｚ
消費電力（ＡＣ）	２４ＶＡ以下
使用周囲温湿度	－１０～５０℃　２５～８０％ＲＨ（結露、氷結しないこと）
外形寸法・質量	Ｗ９６×Ｈ４８×Ｄ９６ｍｍ（取付具含まず）　約３１０ｇ
本体色	黒色
保護等級	ＩＰ６６（前面）
使用環境	屋内（直射日光が当たらないこと）

警報出力オプション1仕様
▽警報出力オプション1（P4/P12）
出力方式	リレーａ接点（２点：ＯＵＴ３，ＯＵＴ４）
最大定格	ＡＣ２５０Ｖ　１Ａ　（抵抗負荷）
最大定格	ＤＣ　３０Ｖ　２Ａ　（抵抗負荷）
出力選択	機能停止、瞬時表示、割合表示より選択
出力選択	※ ＯＵＴ４のみ断線検知を選択可
警報出力状態判別時間	出力領域に入ってから任意設定時間（０．０～９９．９秒）継続して
警報出力状態判別時間	出力領域の場合に出力（ＯＵＴ１～４で設定時間は共通）

警報出力オプション2仕様
▽警報出力オプション2（P10/P12）
出力方式	ＮＰＮオープンコレクタ　（８点：ｃｈ１～ｃｈ８）
最大定格	ＤＣ３０Ｖ　５０ｍＡ
出力選択	機能停止、瞬時表示、割合表示より選択
ヒステリシス	ヒステリシス動作（ｃｈ１～４、ｃｈ５～８で４ｃｈずつ有効／無効を設定）
ヒステリシス	ヒステリシス値は標準警報出力と共通
警報出力状態判別時間	出力領域に入ってから任意設定時間（０．０～９９．９秒）継続して
警報出力状態判別時間	出力領域の場合に出力（ｃｈ１～４、ｃｈ５～８で４ｃずつ設定）

アナログ出力オプション仕様
▽アナログ出力オプション（AI/AV3/AV4/AV5）
出力方式	ＡＩ　（電流出力）　：ＤＣ４～２０ｍＡ　負荷抵抗：５００Ω以下
	Ｖ３（電圧出力）　：ＤＣ１～　５Ｖ　　負荷抵抗：２ｋΩ以上
	ＡＶ４（電圧出力）　：ＤＣ０～　５Ｖ　　負荷抵抗：２ｋΩ以上
	ＡＶ５（電圧出力）　：ＤＣ０～１０Ｖ　　負荷抵抗：２ｋΩ以上
最大分解能	約５５０００
出力範囲	出力レンジの０％～１０５％
出力範囲	（表示オーバー時は出力レンジの１０５％出力）
精　度	表示値に対し±０．１％Ｆ．Ｓ．以内
温度特性	±１００ｐｐｍ／℃
応答時間	表示更新後、約１ｍｓ（出力変化０→９０％到達時間として）

BCD出力オプション仕様
▽BCD出力オプション（B）
出力形式	全桁パラレル
出力方式	ＮＰＮオープンコレクタ
	最大定格：ＤＣ３０Ｖ　１０ｍＡ
	残留電圧：１．５Ｖ以下
出力範囲	ー９９９９９～９９９９９
出力タイミング	ＴＩ信号（データ更新毎）またはリクエスト信号選択式
ＴＩ（取込禁止）信号	データ更新時、２４～２６ｍｓの幅で出力
リクエスト入力	ＮＰＮオープンコレクタまたは無電圧接点
	ＤＣ５Ｖ　５ｍＡ負荷を開閉できること
	残留電圧：１．５Ｖ以下

RS-485通信オプション仕様
▽RS-485通信オプション（RS4/RS4W）
信号規格	ＥＩＡ　ＲＳ－４８５規格準拠
通信方式	ＲＳ４：２線式　半二重通信
通信方式	ＲＳ４：４線式　半二重通信
通信速度	４８００bps、９６００bps、１９２００bps
スタートビット	１ビット
ストップビット	１ビット
データビット	７ビット、８ビット
パリティビット	無、奇数、偶数
通信ＩＤ	００～９９
通信方式	独自コマンド方式

センサ供給電源オプション仕様
▽センサ供給電源オプション（S5/S12）
センサ電源：Ｓ５	ＤＣ　５Ｖ（±５％）　１００ｍＡ
センサ電源：Ｓ１２	ＤＣ１２Ｖ（±５％）　２００ｍＡ
