お問い合わせローコスト積算計 CU6221
特長
- 流量積算や個数カウントに最適なシンプルカウンタ。
- 使いやすい96×48パネルカットに奥行き82mmの短胴サイズ。
- 入力信号はNPNオープンコレクタパルス、電圧パルス、タコゼネ信号、サイン波信号が受け付け可。
- 入力周波数は最大１０kHzまで受け付け可。
- 文字高14ｍｍ×6桁で見やすい大きさ。

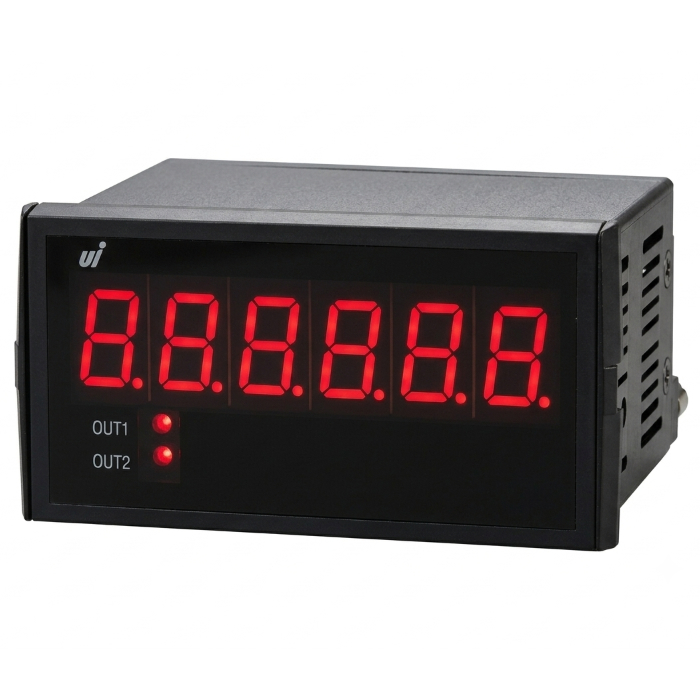

製品写真
-
外観
ダウンロード
オプション一覧
端子接続図
パネルカット図
仕様一覧
| ▽標準 | |
| 積算表示 | |
|---|---|
| 表示器 | ７セグ赤色LED ６桁 文字高１４．２mm |
| 計測 | |
| 計測種類 | 積算計測 |
| 演算設定 | 加算 ｏｒ 減算を選択 |
| スケーリング（換算器） | １信号当たりの倍率 １×１０－９ ～９９９９ で任意に設定 |
| 表示範囲 | －９９９９９～９９９９９９ |
| オーバー表示 | －９９９９９ ｏｒ ９９９９９９以上は、 ゼロサプレス無 で表示しながら積算を継続 |
| 表示精度 | ±０（スケーリング“１”において） |
| 小数点以下表示 | 小数点以下１桁～４桁まで表示選択可 |
| 表示オフセット | 表示オフセット値設定によりリセット後の表示値を －９９９９９～９９９９９９ の範囲で任意に設定可 |
| リセット | フロント部 「リセットキー」２秒以上ＯＮおよび端子台リセット入力 ５０ｍｓ以上ＯＮで |
| 積算計測をリセット（表示オフセット値にする） | |
| センサ入力 | |
| 入力信号 | ＮＰＮオープンコレクタパルス入力（ＭＩＮ １０ｍＡ以上）、または無電圧接点 |
| センサ入力応答 | LOW：0.01Hz～50Hz HI:0.01Hz～10kHz 但し、duty５０％ |
| （ディップスイッチによる切り換え） | |
| センサ供給電源 | ＤＣ＋１２Ｖ （±１０％）６０ｍＡ MAX（安定化）出力 |
| 外部入力 | |
| リセット入力 | 端子台７－８より入力 端子台５０ｍｓ以上ＯＮで受け付け |
| （ＮＰＮオープンコレクタパルス出力、または有接点出力を受付） | |
| その他 | |
| モードプロテクト機能 | キー操作によりモード設定値を変更不可にすることが可能 |
| データバックアップ | 各モード設定値および積算計測値をＦＲＡＭに書き込み（書き換え回数１０万回以内、約１０年間保持） |
| 電源 | ＡＣ８５～２６４Ｖ（５０／６０Ｈｚ） 約９ＶＡ以下 |
| 使用温湿度 | －１０～５０℃ ３０～８０％ＲＨ（但し結露しないこと） |
| 質量・外形寸法 | 約２０８ｇ Ｗ９６×Ｈ４８×Ｄ８３mm |
| ケース材質 | ＡＢＳ樹脂ガラス入り 黒色 |
| ▽フォトモスリレー出力オプション（P2） | |
| フォトモスリレー出力オプション仕様 | |
|---|---|
| 警報出力 | |
| 出力端子 | 端子台３－４（ＯＵＴ１）、端子台５－６（ＯＵＴ２）より出力 |
| 出力判定 | 表示値とプリセット値との比較により判定出力 |
| 出力選択 | 機能無効・機能有効より選択 |
| 出力モード | 比較・保持・１ショット出力※ ※ＯＵＴ２の２５０ｍｓ、５００ｍｓは“０復帰動作”として機能 |
| プリセット値 | プリセット値設定により設定 |
| 出力方式 | フォトモスリレーａ接点出力２点 |
| 定格負荷電流：０．１２Ａ 負荷電圧：ＡＣ２５０Ｖ、ＤＣ３０Ｖ | |
| 出力表示 | 各警報出力中 ＯＵＴ１～ＯＵＴ２ ＬＥＤランプ点灯 |
| 出力リセット | フロント部 「リセットキー」2秒以上ON、または端子台リセット入力を５０ｍｓ以上ＯＮ |
| 積算同期パルス出力 | |
| 出力端子 | 端子台３－４（ＯＵＴ１）より出力（モードで選択） |
| 出力タイミング | 設定された出力桁の更新に同期して出力 |
| 出力桁 | １桁目～５桁目より選択 |
| 出力幅 | ０．０１ｓ～２．００ｓで任意に設定 |
| 出力周波数 | ５０Ｈｚ ＭＡＸ |
| 出力選択 | 機能無効・機能有効より選択 |
| 出力方式 | フォトモスリレーａ接点出力１点 |
| 定格負荷電流：０．１２Ａ 負荷電圧：ＡＣ２５０Ｖ、ＤＣ３０Ｖ | |
| 出力表示 | 積算同期パルス出力中 ＯＵＴ１ ＬＥＤランプが同期して点滅 |
| ▽センサ入力オプション（F/V/V3/N） | |
| センサ入力オプション仕様 | |
|---|---|
| Ｆタイプ | 電圧パルス入力 （ＬＯＷ：２Ｖ以下 ＨＩ：３.８～３０Ｖ） |
| Ｖタイプ | タコゼネ入力 ＡＣ０.３Ｖ～８０Ｖｐ－ｐ ３ｋＨｚ ＭＡＸ |
| V3タイプ | タコゼネ入力 ＡＣ０.８Ｖ～８０Ｖｐ－ｐ ３ｋＨｚ ＭＡＸ |
| Ｎタイプ | サイン波入力 ＡＣ０．０５Ｖ～２０Ｖｐ－ｐ ３ｋＨｚ ＭＡＸ |
