お問い合わせ多機能表示器 SP-597
特長
- W96×H96mmサイズの多機能デジタル表示器
- 速度・回転・瞬時流量・積算流量を計測
- 入力信号はNPNオープンコレクタパルス・電圧パルス・電流変調パルス・タコゼネ信号・サイン波信号・アナログ電流／電圧・ラインレシーバ1相/2相に対応
- 入力周波数は最大250kHzまで対応
- 警報出力は4段搭載
- プリセット値を簡単に設定できるデジタルキー搭載
- アナログ電流・電圧出力が可能（オプション）
- BCD入力、BCD出力が可能（オプション）
- RS-232C/RS-485通信が可能（オプション）
- 標準電源はAC85～264Vのフリー電源、DC12～24Vも対応可能（オプション）

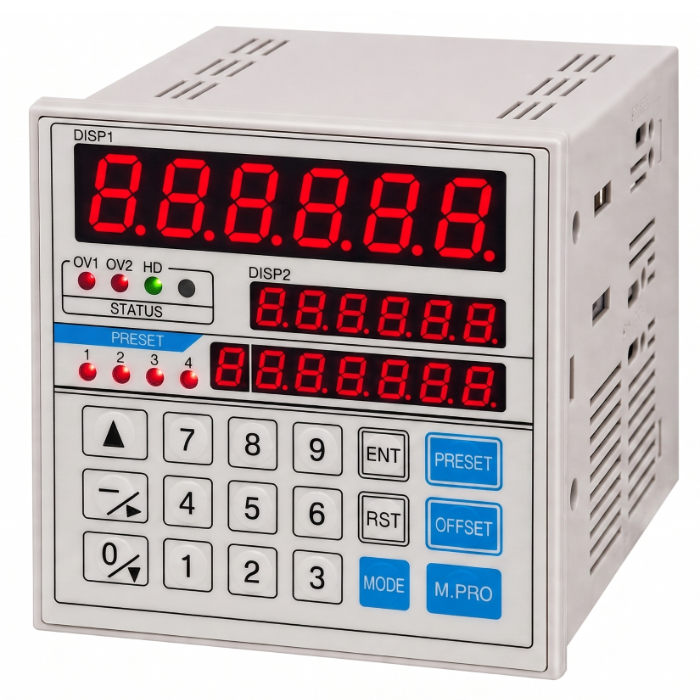

製品写真
-
外観
ダウンロード
オプション一覧
端子接続図
パネルカット図
仕様一覧
| ▽標準 | |
| 表示仕様 | |
|---|---|
| 表示器 | 上段：７セグ赤色LED ６桁 文字高１４mm （DISP1） |
| 中段：７セグ赤色LED ６桁 文字高 ７mm （DISP2） | |
| 下段：７セグ赤色LED ７桁 文字高 ７mm （PRESET） | |
| 表示ブランク | DISP1 , DISP2 表示を個々に点灯／消灯の選択可能 |
| 外部入力 | |
| リセット入力 | 端子台７－６（DISP1）、端子台８－６（DISP2）より入力 |
| （DISP1、DISP2） | 端子台５０ｍｓ以上ＯＮで受け付け |
| （ＮＰＮオープンコレクタ出力、または有接点出力を受け付け） | |
| ＥＸＴ入力 | 端子台９－６より入力 端子台５０ｍｓ以上ＯＮで受け付け |
| ホールド・ピークホールド・ボトムホールド、積算禁止入力 | |
| より選択 | |
| 端子台ＯＮの間機能（モードNo.Ｐ－０２で設定） | |
| （ＮＰＮオープンコレクタ出力、または有接点出力を受け付け） | |
| 警報出力 | |
| 出力端子 | 端子台１１－１２（ＯＵＴ１）、端子台１３－１４（ＯＵＴ２） |
| 端子台１５－１６（ＯＵＴ３）、端子台１７－１８（ＯＵＴ４） | |
| より出力 | |
| 出力判定 | 表示値とプリセット値との比較により判定出力 |
| 出力モード | 比較・保持・１ショット出力より選択 |
| OUT4のみ１ショット・ゼロ復帰動作選択可 | |
| （パルス入力500Hz以下、アナログ入力計測では使用しないでください） | |
| 出力選択 | 機能停止、DISP1、DISP2より選択 |
| プリセット値 | プリセット値設定により設定 |
| 出力方式 | フォトモスリレーａ接点出力４段 |
| 定格負荷電流：０.１２Ａ（抵抗負荷） | |
| 負荷電圧：ＡＣ１４０Ｖ、ＤＣ３０Ｖ | |
| 出力表示 | 各警報出力中 ＯＵＴ１～ＯＵＴ４ ＬＥＤランプ点灯 |
| 出力リセット | フロント部リセットキー2秒以上ＯＮ（モードNo.Ｐ－０２で選択） |
| および端子台リセット入力５０ｍｓ以上ＯＮで警報出力解除 | |
| リセットＯＮの間、警報出力解除 | |
| 判定出力禁止時間 | 電源ＯＮ時、またはリセット後、設定時間内は警報出力の機能を停止 |
| その他 | |
| モードプロテクト | キー操作によりモード設定値を変更不可にすることが可能 |
| データバックアップ | 各設定値・積算値をＦＲＡＭに書き込み |
| （書き換え回数１０万回以内、約１０年間保持） | |
| 電 源 | AC 85～264V 50/60Hz 約２２VA以下 |
| 使用温湿度 | －１０～５０℃ ３０～８０％ＲＨ（但し結露しないこと） |
| 質量・外形寸法 | 約５１５ｇ Ｗ９６×Ｈ９６×Ｄ１１５mm |
| ケース材質・色 | ＡＢＳ樹脂ガラス入り 灰色 |
| 保護等級 | ＩＰ６６相当 |
| ▽パルスセンサ入力 | |
| 計測仕様 | |
|---|---|
| 計測種類 | 瞬時／積算計測（流量・速度・回転等） |
| 計測方式 | 周期演算方式 |
| スケーリング （換算器） | １信号当たりの倍率 １×１０－９ ～９９９９ で任意に設定 |
| 瞬時表示 | |
| 表示精度 | ＜速度・回転・瞬時流量＞ |
| ±０.０５％ ｒｄｇ．±１ｄｉｇｉｔ | |
| （表示サンプリング時間０．５秒以上、１入力当たり） | |
| 表示範囲 | －９９９９～９９９９９ |
| （表示オーバー時はＯＶ１およびＯＶ２ ＬＥＤ点灯） | |
| 小数点以下表示 | 小数点以下１桁～４桁まで表示選択可能 |
| 計測単位 | 毎時・毎分・毎秒 より任意に設定 |
| 表示サンプリング時間 | 表示を０．１～１００．０秒（任意に設定）で平均化 |
| 移動平均回数 | 入力パルス数を１～２９（任意に設定）で平均化 |
| ※使用条件：入力周波数２０Ｈｚ以下 | |
| オートゼロ時間 | 入力停止後、表示を０（０.５～１８０秒迄の１０段階より選択） |
| 最下位桁表示 | リアル表示・０固定・０または５表示 より選択 |
| リセット | 瞬時計測はリセットしません。 |
| 但し、パルス入力での瞬時計測はモード設定１登録時に一度計測が | |
| リセットされます。 | |
| 積算表示 | |
| 表示精度 | ±０（スケーリング“１”において） |
| 表示範囲 | －９９９９９～９９９９９９ |
| （表示オーバー時はＯＶ１およびＯＶ２ ＬＥＤが点灯しながら、 | |
| ゼロサプレス機能を停止してエンドレス表示） | |
| 小数点以下表示 | 小数点以下１桁～４桁まで表示選択可能 |
| 積算同期パルス出力 | 積算表示と同期して出力（端子台１９－２０、１７－１８） |
| 出力選択：機能停止（積算同期パルス２のみ）、DISP1、DISP2より選択 | |
| 同期出力桁：１～５桁で任意に設定 | |
| 出力幅：５ｍｓ ～ １ｓｅｃ迄の１０段階より選択 | |
| 出力周波数：５０Ｈｚ ＭＡＸ （パルス入力計測時） | |
| 〔端子台１９－２０〕 | |
| 信号レベル：ＮＰＮオープンコレクタパルス出力 | |
| 定 格：ＤＣ３０Ｖ ５０mA ＭＡＸ | |
| 〔端子台１７－１８〕 | |
| 信号レベル：フォトモスリレーａ接点出力 | |
| 定 格：ＡＣ１４０Ｖ、ＤＣ３０Ｖ ０.１２Ａ ＭＡＸ（抵抗負荷） | |
| ※メカリレー（Ｐ４オプション）時には積算同期パルス機能を | |
| 使用しないでください。 | |
| リセット | フロント部リセットキー2秒以上ＯＮ（モードNo.Ｐ－０２で選択） |
| および端子台リセット入力５０ｍｓ以上ＯＮで積算計測をリセット | |
| （表示オフセット値にする） | |
| センサ入力 | |
| 入力信号 | ＮＰＮオープンコレクタパルス入力（ＭＩＮ １０ｍＡ以上）、 |
| または無電圧接点 | |
| 電圧パルス入力（ＬＯＷ：２Ｖ以下 ＨＩ：３．８～３０Ｖ） | |
| （モードNo.ＰＬＳで選択） | |
| センサ入力応答（標準） | LOW：0.006Hz～50Hz MID：0.006Hz～1kHz |
| HI：0.006Hz～10kHz | |
| 但し、duty５０％時 （モードNo.ＰＬＳで選択） | |
| センサ供給電源 | ＤＣ＋１２Ｖ（±１０％） １００ｍＡ ＭＡＸ（安定化）出力 |
| ▽警報出力オプション（P4） | |
| 警報出力オプション仕様 | |
|---|---|
| 出力方式 | メカリレーａ接点出力４段 |
| 定格負荷電流：５Ａ（抵抗負荷） | |
| 負荷電圧：ＡＣ２５０Ｖ、ＤＣ３０Ｖ | |
| ※ＯＵＴ１～４のフォトモスリレーをメカリレーに変更します。 | |
| ▽アナログ出力オプション（AVW/AIW） | |
| アナログ出力オプション仕様 | |
|---|---|
| 出力端子 | 端子台２７－２８（アナログ出力１）、 |
| 端子台２９－３０（アナログ出力２）より出力 | |
| 電圧出力（ＡＶＷ） | ＤＣ０～５Ｖ／ＤＣ１～５Ｖ／ＤＣ０～１０Ｖ／ＤＣ±１０Ｖ |
| 負荷抵抗２kΩ以上 | |
| 電流出力（ＡＩＷ） | ＤＣ４～２０ｍＡ 負荷抵抗５００Ω以下 |
| 出力レンジ選択 | モードNo.Ｐ－１０により選択 |
| （電圧/電流の切換えは、メータ内部のスイッチによる切換え） | |
| 出力タイミング | 表示値に同期、計測演算値に同期 をモードNo.Ｐ－１０により選択 |
| 出力精度 | 表示値に対し、±０．３％ Ｆ．Ｓ．以内 |
| （２３℃±５℃において、電源投入後３０分後） | |
| 温度特性 | ±１６０ppm／℃ （－１０～５０℃） |
| 出力応答 | 約５０ms（但し、出力変化が９０％到達までの時間として） |
| 最大出力分解能 | １４ビット Ｄ／Ａ変換方式 |
| ・ＤＣ ４ ～ ２０mA ： １００００ | |
| ・ＤＣ １ ～ ５Ｖ ： ２６００ | |
| ・ＤＣ ０ ～ ５Ｖ ： ３２５０ | |
| ・ＤＣ ０ ～ １０Ｖ ： ６５００ | |
| ・ＤＣ－１０ ～ ＋１０Ｖ ： １３０００ | |
| ※アナログ出力は表示値に対して演算出力します。 | |
| 設定によっては各レンジ分解能より下がる場合があります。 | |
| 出力範囲 | フルスケールスパンに対して０％～１０２．４％まで出力します。 |
| ・ＤＣ ４～ ２０．３８４ｍＡ | |
| ・ＤＣ １～ ５．０９６Ｖ | |
| ・ＤＣ ０～ ５．１２Ｖ | |
| ・ＤＣ ０～ １０．２４Ｖ | |
| ・ＤＣ －１０～＋１０．４８Ｖ | |
| オーバー表示（※１）となると強制的に０％ ｏｒ １０２．４％で出力 | |
| ※１ 瞬時計測表示： ｢-9999｣ｏｒ｢99999｣ | |
| 積算計測表示：｢-99999｣ｏｒ｢999999｣ | |
| スケーリングに対する出力勾配は、スケーリング設定に依存 | |
| ▽パルスセンサ入力オプション（HI/RE/RE-4T/L1/L2/V/N） | |
| パルスセンサ入力オプション仕様 | |
|---|---|
| ＨＩ | ０.００６Ｈｚ～２５０ｋＨｚ受け付け可 但し、duty５０％時 |
| オプション９０°位相差入力、９０°位相差入力（4逓倍）、 | |
| ラインレシーバ入力との組合せも可能 | |
| ＲＥ | ９０°位相差入力 |
| ＲＥ－４Ｔ | ９０°位相差入力（入力４逓倍） |
| ※入力４逓倍時は、最大入力応答が１／４となります。 | |
| （標準時2.5kHz,HIオプション時62.5kHz） | |
| Ｌ１ | ラインレシーバ１相入力 |
| Ｌ２ | ラインレシーバ２相入力 |
| Ｖ | タコゼネ入力 ＡＣ０．３Ｖ～８０Ｖｐ-ｐ ３ｋＨｚ ＭＡＸ |
| Ｎ | サイン波入力 ＡＣ０．０５Ｖ～２０Ｖｐ-ｐ ３ｋＨｚ ＭＡＸ |
| ▽アナログセンサ1入力オプション（A2/A3/A4/A5） | |
| アナログセンサ1入力オプション仕様 | |
|---|---|
| 入力端子 | アナログ２入力端子（端子台３－４）〔Ｂ入力〕 |
| Ａ２タイプ | アナログ電流入力：ＤＣ４ｍＡ～２０ｍＡ 入力抵抗約２５０Ω |
| Ａ３タイプ | アナログ電圧入力：ＤＣ１Ｖ～ ５Ｖ 入力抵抗約２２０ｋΩ |
| Ａ４タイプ | アナログ電圧入力：ＤＣ０Ｖ～ ５Ｖ 入力抵抗約２２０ｋΩ |
| Ａ５タイプ | アナログ電圧入力：ＤＣ０Ｖ～ １０Ｖ 入力抵抗約２２０ｋΩ |
| 入力温度特性 | ±１００ｐｐｍ／℃（－１０～５０℃） |
| ▽アナログセンサ2入力オプション（A2W/A3W/A4W/A5W） | |
| アナログセンサ2入力オプション仕様 | |
|---|---|
| 入力端子 | アナログ１入力端子（端子台１－２）〔Ａ入力〕 |
| アナログ２入力端子（端子台３－４）〔Ｂ入力〕 | |
| Ａ２Wタイプ | アナログ電流入力：ＤＣ４ｍＡ～２０ｍＡ 入力抵抗約２５０Ω |
| Ａ３Wタイプ | アナログ電圧入力：ＤＣ１Ｖ～ ５Ｖ 入力抵抗約２２０ｋΩ |
| Ａ４Wタイプ | アナログ電圧入力：ＤＣ０Ｖ～ ５Ｖ 入力抵抗約２２０ｋΩ |
| Ａ５Wタイプ | アナログ電圧入力：ＤＣ０Ｖ～ １０Ｖ 入力抵抗約２２０ｋΩ |
| 入力温度特性 | ±１００ｐｐｍ／℃（－１０～５０℃） |
| ▽アナログセンサ入力オプション（A2/A3/A4/A5/A2W/A3W/A4W/A5W） | |
| アナログセンサ入力オプション共通仕様 | |
|---|---|
| 計測種類 | 流量設定・・・・・・・・・瞬時／積算計測 |
| 圧力設定・・・・・・・・・瞬時計測のみ | |
| 計測方式 | Ａ／Ｄ変換方式 |
| 分解能 約２３０００ 入力計測間隔：約２０ｍｓ | |
| 計測精度
（瞬時／積算計測） |
フルスケールスパンのアナログ入力に対して、 |
| 瞬時：±０．２％ Ｆ．Ｓ．±１ｄｉｇｉｔ | |
| 積算：±０．３％ Ｆ．Ｓ．±１ｄｉｇｉｔ | |
| （２３℃±５℃において、電源投入後３０分後） | |
| スケーリング | ＜瞬時表示＞ |
| 流量設定・・・・・・・・最大入力時の瞬時表示値を設定 | |
| 圧力設定・・・・・・・・最小／最大入力時の瞬時表示値を設定 | |
| ＜積算表示＞ | |
| 流量設定・・・・・・・・１時間当たりの最大積算表示値を設定 | |
| 圧力設定・・・・・・・・計測なし | |
| 表示範囲 | 瞬時表示：－９９９９～９９９９９ |
| 積算表示：－９９９９９～９９９９９９ | |
| 表示オーバー時 瞬時表示：ＯＶ１およびＯＶ２ ＬＥＤ点灯 | |
| 積算表示：ＯＶ１およびＯＶ２ ＬＥＤ点灯＋ | |
| ゼロサプレス機能を停止してエンドレス表示 | |
| 小数点以下表示 | 小数点以下１桁～４桁まで表示選択可能 |
| 積算同期パルス出力 | 積算表示と同期して出力（端子台１９－２０、１７－１８） |
| 出力選択：機能停止（積算同期パルス２のみ）、DISP1、DISP2より選択 | |
| 同期出力桁：１～５桁で任意に設定 | |
| 出力幅：５ｍｓ ～ １ｓｅｃ迄の１０段階より選択 | |
| 出力周波数：２５Ｈｚ ＭＡＸ （アナログ入力計測時） | |
| 〔端子台１９－２０〕 | |
| 信号レベル：ＮＰＮオープンコレクタパルス出力 | |
| 定 格：ＤＣ３０Ｖ ５０mA ＭＡＸ | |
| 〔端子台１７－１８〕 | |
| 信号レベル：フォトモスリレーａ接点出力 | |
| 定 格：ＡＣ１４０Ｖ、ＤＣ３０Ｖ ０.１２Ａ ＭＡＸ（抵抗負荷） | |
| ※メカリレー（Ｐ４オプション）時には積算同期パルス機能を | |
| 使用しないでください。 | |
| 表示サンプリング時間 | 表示を０．１秒 ～ １０秒で平均化（任意に設定可） |
| ※アナログセンサ入力時、サンプリング時間は最大１０秒迄に | |
| 制限されます。 | |
| ローカット機能 | 流量設定で機能：アナログ最大入力の０～２９％を“０”表示 |
| 領域ゼロ機能 | 圧力設定で機能：任意設定した表示２点間を“０”表示 |
| ゼロ調整機能 | 計測表示中、テンキーの「０」＋「１」を２秒または5秒以上押すと、 |
| A入力瞬時表示を“０”に、「０」＋「２」でＢ入力瞬時表示を”０” | |
| にします。（モード№ＡｄＡ－0，Aｄｂ－０にて設定） | |
| 最下位桁表示 | リアル表示・０固定・０または５表示 より選択 |
| ▽BCD出力オプション（B） | |
| BCD出力オプション仕様 | |
|---|---|
| 出力端子 | オプションコネクタ（Ｄ－ｓｕｂ３７ピンコネクタ）より出力 |
| 出力形式 | 全桁パラレル・ＮＰＮオープンコレクタ出力 |
| 出力タイミング | ＴＩ信号使用（表示更新ごと）、リクエスト信号使用 より選択 |
| （モードNo.Ｐ－１５にて設定） | |
| 出力動作 | 出力“Ｈ”レベル時はＧＮＤと短絡（正論理時） |
| ＴＩ（取込禁止）信号 | データ更新時、約２４ｍｓ幅で出力 |
| リクエスト信号 | １０ｍｓ以上ＯＮ |
| （ＮＰＮオープンコレクタ出力、または有接点出力を受け付け） | |
| 出力論理 | データ（小数点含）、－符号、表示オーバー、およびＴＩ／パリティ信号 |
| 正／負論理切換え可 | |
| 定格 | 各出力端子 ＤＣ３０Ｖ １０ｍＡ （ＭＡＸ） |
| ▽BCD入力オプション（BI） | |
| BCD入力オプション仕様 | |
|---|---|
| 入力端子 | オプションコネクタ（Ｄ－ｓｕｂ３７ピンコネクタ）より入力 |
| 入力形式 | 全桁パラレル・ＮＰＮオープンコレクタ入力 |
| 入力タイミング | １００ｍｓ毎 |
| 入力動作 | 入力信号はＧＮＤとショート、またはオープンで取り込み |
| ラッチ信号 | ラッチ信号入力時、データの取り込み禁止 |
| 入力論理 | データ、－符号および、ラッチ信号 正／負論理切換え可 |
| 定格 | 各入力端子の短絡時の流出電流 約３ｍＡ |
| ▽RS-232C通信オプション（RS2） | |
| RS-232C通信オプション仕様 | |
|---|---|
| 入力端子 | オプションコネクタ（Ｄ－ｓｕｂ２５ピンコネクタ）より入出力 |
| 信号規格 | ＥＩＡ ＲＳ－２３２Ｃ規格準拠 |
| 同期方式 | 非同期（半二重通信） |
| ボーレート | ２４００bps/４８００bps/９６００bps/１９２００bpsより選択 |
| スタートビット | １ビット固定 |
| ストップビット | １ビット固定 |
| データビット | ７ビット／８ビットより選択 |
| パリティビット | 無／奇数／偶数より選択 |
| 通信コード | ＡＳＣＩＩ（アスキー）コード |
| 通信方法 | コマンド方式（２１．通信を参照） |
| ▽RS-485通信オプション（RS4/RS4W） | |
| RS-485通信オプション仕様 | |
|---|---|
| 入出力端子 | オプションコネクタ（Ｄ－Ｓｕｂ２５ピンコネクタ）より入出力 |
| 信号レベル | ＥＩＡ ＲＳ－４８５規格準拠 |
| 通信方法 | ＲＳ４ ：２線式 半二重通信 |
| ＲＳ４Ｗ：４線式 半二重通信 | |
| ボーレート | ２４００bps/４８００bps/９６００bps/１９２００bpsより選択 |
| スタートビット | １ビット固定 |
| ストップビット | １ビット固定 |
| データビット | ７ビット／８ビットより選択 |
| パリティビット | 無／奇数／偶数より選択 |
| 通信ＩＤ番号 | ００～９９より任意設定 |
| 通信コード | ＡＳＣＩＩ（アスキー）コード |
| 通信方法 | コマンド方式（２１．通信を参照） |
| 最大接続台数 | ３２台（ホスト局を含む） |
| ▽センサ供給電源オプション（S24） | |
| センサ供給電源オプション仕様 | |
|---|---|
| センサ供給電源 | ＤＣ＋２４Ｖ（±１０％） ６０ｍＡ ＭＡＸ（安定化）出力 |
| ▽電源オプション（DC） | |
| 電源オプション仕様 | |
|---|---|
| 電源 | ＤＣ１０．８～３０Ｖ 約１１Ｗ以下 |
