お問い合わせTP3100
特長
- ３つの温度を１台で計測
- 各種熱電対（Ｋ，Ｊ，Ｒ，Ｅ，Ｔ，Ｓ）に対応
- 温度表示は自動的に切り換え可能
- 警報出力を６点装備
- ４８×４８の小型サイズ
- アナログ信号を３点出力可能（オプション）
- RS-485による通信が可能（オプション）
製品写真
ダウンロード

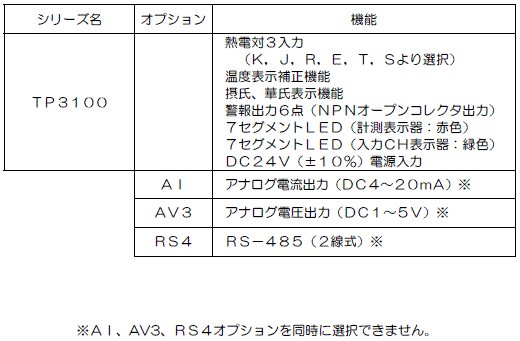

オプション一覧

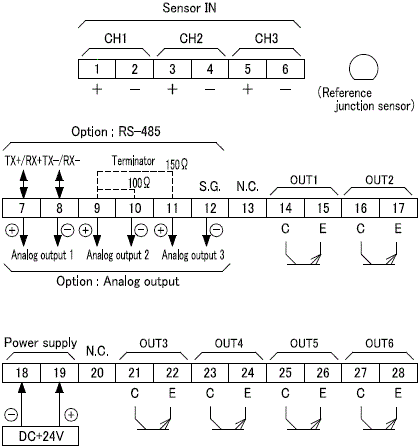

端子接続図
パネルカット図
仕様一覧
| ▽標準 | |
| 計測 | |
|---|---|
| 計測種類 | 温度計測（入力に対し、スケーリング変換後の表示をおこなう） |
| 計測方式 | Ａ／Ｄ変換方式 |
| 分解能 ：約１／１６５００以上（計測表示範囲に対して） | |
| 計測単位 | 摂氏（°Ｃ）または、華氏（°Ｆ）を選択可 |
| （華氏表示＝ 摂氏表示 × １．８ ＋ ３２） | |
| [華氏単位は、輸出目的用です。日本国内では摂氏でご使用ください] | |
| 計測精度 | Ｋ型 ±１．０℃±1digit |
| Ｊ型 ±１．０℃±1digit | |
| Ｒ型 ±１．５℃±1digit | |
| Ｅ型 ±１．０℃±1digit | |
| Ｔ型 ±１．０℃±1digit | |
| Ｓ型 ±１．３℃±1digit | |
| ※精度は計測表示範囲の摂氏において（周囲温度：＋２３℃±５℃） | |
| 基準接点補償誤差：±２．０ ℃（無風状態において） | |
| 表示 | |
| 表示器 | 赤色ＬＥＤ５桁表示 文字高：７mm （ゼロサプレス方式） |
| チャンネル表示器 | 計測表示値に対応する入力チャンネル表示（１～３）が点灯（緑色） |
| インジケータランプ | 警報出力１～６に対応するＬＥＤが点灯（橙色） |
| 単位表示器 | 赤色ＬＥＤ表示 文字高：７mm |
| 計測単位に合わせ、°Ｃまたは、°Ｆを表示 | |
| 温度計測表示 | |
| 計測表示範囲 | Ｋ型 －２００．０ ～ １３００．０℃ －３２８ ～ ２３７２°Ｆ |
| Ｊ型 －１００．０ ～ ８５０．０℃ －１４８ ～ １５６２°Ｆ | |
| Ｒ型 ０．０ ～ １７００．０℃ ３２ ～ ３０９２°Ｆ | |
| Ｅ型 －２００．０ ～ ６００．０℃ －３２８ ～ １１１２°Ｆ | |
| Ｔ型 －２００．０ ～ ４００．０℃ －３２８ ～ ７５２°Ｆ | |
| Ｓ型 ０．０ ～ １７００．０℃ ３２ ～ ３０９２°Ｆ | |
| 表示範囲 | Ｋ型 －３５０．０ ～ １４５０．０℃ －５９８ ～ ２６４２°Ｆ |
| Ｊ型 －１９５．０ ～ ９４５．０℃ －３１９ ～ １７３３°Ｆ | |
| Ｒ型 －１７０．０ ～ １８７０．０℃ －２７４ ～ ３３９８°Ｆ | |
| Ｅ型 －３００．０ ～ ６６０．０℃ －５０８ ～ １２２０°Ｆ | |
| Ｔ型 －２６０．０ ～ ４６０．０℃ －４３６ ～ ８６０°Ｆ | |
| Ｓ型 －１７０．０ ～ １８７０．０℃ －２７４ ～ ３３９８°Ｆ | |
| 表示オーバー | 「最小計測表示」ｏｒ「最大計測表示」で点滅表示 |
| 断線検知 | 温度センサ入力が断線状態の時、「― ― ― ― ―点滅」表示 |
| 小数点表示 | 摂氏：小数点以下、０～０．０より選択可〔ＣＨ１～３入力計測各々で選択可〕 |
| 華氏：小数点なし固定 | |
| 最下位桁表示 | “通常”・“０固定”・“０または５表示”より選択可 |
| 〔ＣＨ１～３入力計測各々で選択可〕 | |
| 表示サンプリング時間 | 表示を２００ｍＳ ～ １０Ｓで平均化（１０段階より選択可） |
| 温度計測表示切換 | 手動切換および自動切換より選択 |
| 手動切換：ＤＩＳＰキーによる計測表示切換 | |
| 自動切換：ＣＨ１～３を２秒毎に切換え、繰り返し表示 | |
| 温度表示補正 | 現在の温度表示を強制的に設定した値分だけ平行シフト補正 |
| 設定範囲（－１９．９～１９．９：小数点は固定） | |
| 〔ＣＨ１～３入力各々で任意設定可〕 | |
| 温度センサ入力 | |
| 適合温度センサ | 熱電対（Ｋ，Ｊ，Ｒ，Ｅ，Ｔ，Ｓ型） [ＪＩＳ C１６０２ ２０１５年に よる] |
| 入力端子 | ＣＨ１：端子台 １（＋） ２（－） |
| ＣＨ２：端子台 ３（＋） ４（－） | |
| ＣＨ３：端子台 ５（＋） ６（－） | |
| 入力温度特性 | ±１５０ｐｐｍ／℃ （０～５０℃） |
| 警報出力 | |
| 出力端子 | ＯＵＴ１：端子台 １４（Ｃ）－１５（Ｅ）より出力 |
| ＯＵＴ２：端子台 １６（Ｃ）－１７（Ｅ）より出力 | |
| ＯＵＴ３：端子台 ２１（Ｃ）－２２（Ｅ）より出力 | |
| ＯＵＴ４：端子台 ２３（Ｃ）－２４（Ｅ）より出力 | |
| ＯＵＴ５：端子台 ２５（Ｃ）－２６（Ｅ）より出力 | |
| ＯＵＴ６：端子台 ２７（Ｃ）－２８（Ｅ）より出力 | |
| 比較方式 | 上限・下限より 選択可〔各出力で任意に設定可〕 |
| 出力モード | 比較出力 |
| 出力選択 | 機能停止、ＣＨ１～３表示〔各出力で任意に設定可〕 |
| 出力判定 | 計測値とプリセット値との比較により、判定出力 |
| プリセット値設定 | プリセット値設定モードにより－３５０．０～１８７０．０で |
| 各出力任意に設定可 （小数点連動 ） | |
| 出力方式 | ＮＰＮオープンコレクタ出力 ６点 |
| 最大定格：ＤＣ３０Ｖ ５０ｍＡ MAX | |
| 出力表示 | 各警報出力中、ＯＵＴＰＵＴ１～６ インジケータランプ（橙色）が点灯 |
| 表示ヒステリシス | ０～９９９ 〔各出力で任意に設定可〕 |
| 設定 | |
| 警報出力状態 | 出力領域に入ってから任意設定時間（０．０～９９．９秒）継続して |
| 判別時間 | 出力領域の場合に出力 |
| 断線検知出力 | 温度センサ入力が断線状態の時に出力 |
| ＣＨ１断線検知出力：ＯＵＴ１の出力選択にて選択可 | |
| ＣＨ２断線検知出力：ＯＵＴ２の出力選択にて選択可 | |
| ＣＨ３断線検知出力：ＯＵＴ３の出力選択にて選択可 | |
| その他 | |
| データバック アップ | 各設定値をＦＲＡＭに書き込み |
| [ 書き換え回数１０万回以内、約１０年間保持 ] | |
| モードプロテクト機能 | 各モード設定時ＤＩＳＰキーの動作を不能にする |
| モードプロテクト設定による切換え選択 | |
| 「Ｌ－ｏＦＦ」設定で変更可、「Ｌ－ｏｎ」設定で変更不可 | |
| アイソレーション | 熱電対入力と他回路を絶縁 （熱電対入力間は非絶縁） |
| ウォームアップタイム | 電源投入後３０分以上 |
| 動作電源 | ＤＣ＋２４Ｖ（±１０％） |
| 消費電力 | ４Ｗ以下 |
| 使用温湿度範囲 | ０～５０℃ ３０～８０％ＲＨ（但し、結露しないこと） |
| 質量・外形寸法 | 約８７ｇ Ｗ４８×Ｈ４８×Ｄ８５ｍｍ（取り付けアダプタ含まず） |
| ケース材質 | ＡＢＳ樹脂ガラス入り 黒色 |
| ▽アナログ出力オプション（ＡＶ３、ＡＩ） | |
| アナログ出力オプション仕様 | |
|---|---|
| 出力端子 | アナログ出力 １：端子台 ７（＋） ８（－）より出力（ＣＨ１温度表示用） |
| アナログ出力 ２：端子台 ９（＋） １０（－）より出力（ＣＨ２温度表示用） | |
| アナログ出力 ３：端子台 １１（＋） １２（－）より出力（ＣＨ３温度表示用） | |
| 出力設定 | 最小および最大出力時の温度表示値を設定（小数点連動 ） |
| －３５０．０～１８７０．０ 〔ＣＨ１～３入力計測各々で任意に設定可〕 | |
| 出力レンジ | ＡＩオプション時 ：ＤＣ４～２０ｍＡ 負荷抵抗２５０Ω以下 |
| ＡＶ３ オプション時：ＤＣ１～５Ｖ 負荷抵抗２ｋΩ以上 | |
| 出力精度 | 表示値に対し、±０．１％Ｆ.Ｓ.以内（２３℃） |
| 出力温度特性 | ±５０ｐｐｍ ／℃ （０～５０℃） |
| 出力応答時間 | 約１ｍｓ （但し、出力変化が９０％到達までの時間として） |
| 最大出力分解能 | Ｄ／Ａ変換方式 |
| 最大 １００００ 表示分解能 ※ | |
| ※ 最大出力範囲：各最小／最大出力の表示値の設定幅に対し、 | |
| ０～１０２．４％までの範囲で出力します | |
| 断線検知の出力状態 | 温度センサ入力が断線状態の時、０％出力または１０２．４％を出力 |
| 〔共通モードにて一括設定可〕 | |
| ▽RS-485通信オプション（ＲＳ４） | |
| RS-485通信オプション仕様 | |
|---|---|
| 通信端子 | ＴＸ＋／ＲＸ＋ ：端子台 ７ |
| ＴＸ－／ＲＸ－ ：端子台 ８ | |
| Terminator Com :端子台 ９ | |
| Terminator 100Ω:端子台 １０ | |
| Terminator 150Ω:端子台 １１ | |
| Ｓ．Ｇ． ：端子台 １２ | |
| ※端子台へ通信線２本を挿入する場合、撚り線でのみ可能。（単芯線不可） | |
| 同径の通信線で1本あたりの線径が０．１４－０．２ｍｍ２であること。 | |
| 信号レベル | ＥＩＡ ＲＳ－４８５規格準拠 |
| 通信方法 | ＲＳ４ ：２線式 半二重通信 |
| ボーレート | ２４００bps/４８００bps/９６００bpsより選択 |
| スタートビット | １ビット固定 |
| ストップビット | １ビット固定 |
| データビット | ７ビット／８ビットより選択 |
| パリティビット | 無／奇数／偶数より選択 |
| 通信ＩＤ番号 | ００～９９より任意設定 |
| 通信コード | ＡＳＣＩＩ（アスキー）コード |
| 通信方法 | コマンド方式（取扱説明書 １４．通信を参照） |
| 最大接続台数 | ３２台（ホスト局を含む） |
| 終端抵抗 ( Terminator ) |
端子台９－１０ ショート時、終端抵抗１００Ω |
| 端子台９－１１ ショート時、終端抵抗１５０Ω | |
| ※終端抵抗をお使いにならない場合、端子台９～１１番へは配線しない | |
| でください。 | |
